Ein Gerät, weniger Einzelkomponenten.

Wer heute Maschinen mit wenigen Achsen konstruiert, kennt das Problem: Für Not-Halt, Schutztür, Zustimmtaster und Drehzahlüberwachung braucht es schnell mehrere Einzelgeräte – ein Drehzahlwächter hier, ein Sicherheitsrelais dort, dazu separate Module für Schutztüren oder Zustimmtaster. Jedes zusätzliche Gerät bedeutet mehr Verdrahtung, mehr Montagezeit und mehr Platzbedarf im Schaltschrank.

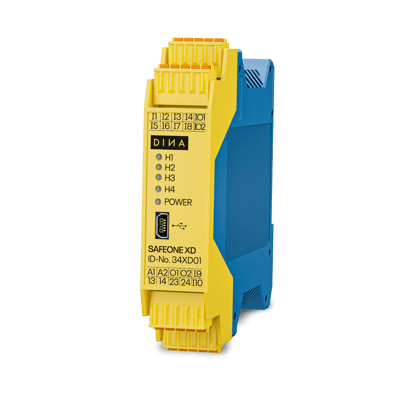

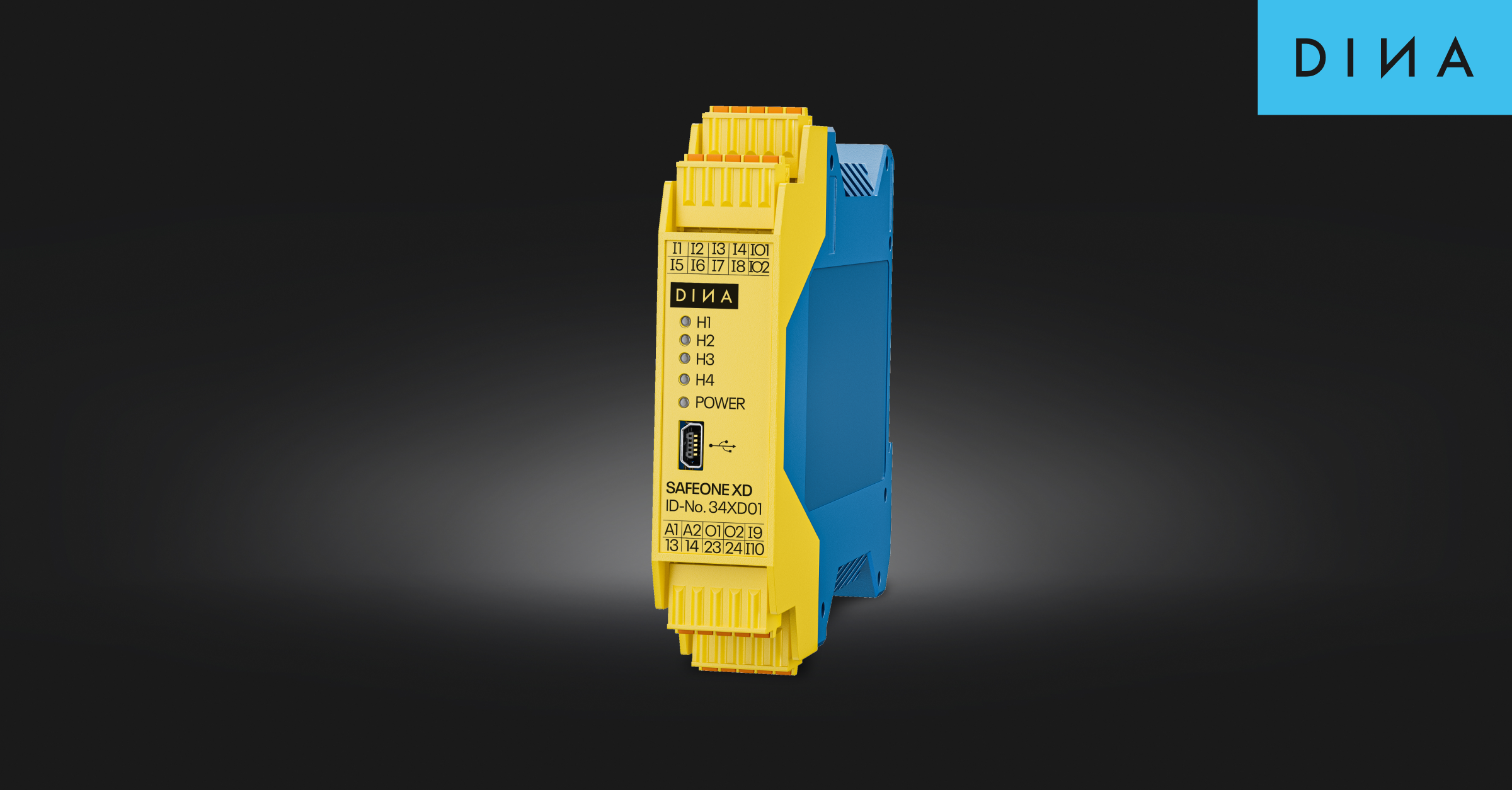

Genau hier setzt die neue Kompaktsteuerung SAFEONE XD an: Als multifunktionale Kompaktsteuerung bündelt sie bis zu vier frei konfigurierbare Sicherheitskreise inklusive sicherer Bewegungsüberwachung in einem einzigen, kompakten Gerät – und reduziert damit nicht nur die Anzahl der Komponenten, sondern auch Stückkosten und Fehlerquellen bei der Verdrahtung.

Drehzahlüberwachung unabhängig vom Messsystem.

Ein Kernstück des SAFEONE XD ist die integrierte, sichere Bewegungsüberwachung.

Das Gerät verarbeitet:

• Bis zu 8 Eingänge zur Bewegungsüberwachung über Initiatoren oder HTL-Messsysteme

• 1 Encoder-Eingang für sin/cos- oder TTL-Signale

Neben der Bewegungsüberwachung bietet das Gerät folgende Eingänge:

• 10 sichere digitale Eingänge

• 8 analoge Eingänge (0–10 V)

Mit den Eingängen zur Bewegungsüberwachung lässt sich die Drehzahl praktisch unabhängig vom eingesetzten Sensortyp sicher überwachen – ob per einfachem Näherungsschalter oder hochauflösendem Encoder. Auch eine Mindestfrequenz-überwachung ist möglich: Bei HTL-, TTL- und sin/cos-Messsystemen sowie einkanaligen Initiatoren kann in jeder Betriebsart eine Mindestdrehzahl überwacht werden – konfiguriert einfach über die Option "Lüfterüberwachung" in der Software GO:BEYOND®.logic.

Wer während des Betriebs zwischen unterschiedlichen Drehzahlgrenzen umschalten muss, findet in der DNCO-Funktion eine passende Lösung: Pro Betriebsart lassen sich bis zu 16 Geschwindigkeiten hinterlegen, die Umschaltung erfolgt komfortabel über den Funktionsbaustein "Multiplexer".

Frei programmierbar für jedes Maschinenkonzept.

Ein weiterer Unterschied zu klassischen Drehzahlwächtern: SAFEONE XD ist kein starres Gerät mit fest definierten Parametern, sondern lässt sich grafisch frei programmieren. Über die lizenzfreie Konfigurationssoftware GO:BEYOND®.logic und ihre umfangreiche Logikbibliothek passen Maschinenbauer die Sicherheitskreise flexibel an individuelle Maschinenkonzepte an – ganz ohne zusätzliche Lizenzkosten.

Damit positioniert sich SAFEONE XD bewusst zwischen klassischen Drehzahlwächtern und vollmodularen Sicherheitssteuerungen: kompakt und einfach wie ein Standalone-Gerät, aber flexibel konfigurierbar wie eine modulare Lösung.

Das Gerät richtet sich vor allem an Maschinenbauer, die neben klassischen Sicherheitsfunktionen auch eine sichere Bewegungsüberwachung benötigen – typischerweise bei Maschinen mit wenigen Achsen. Zu den relevanten Anwendungsfeldern zählen unter anderem:

• Sägen für Holz und Kunststoff
• Anwendungen mit Näherungsschaltern, etwa Lüfter- oder Wellenbruchüberwachung
• Pneumatiksysteme mit wenigen elektrischen Achsen
• Ersatz für modulare bzw. kompakte Drehzahlwächter-Lösungen
• Standalone-Drehzahlüberwachung für inkrementelle Geber oder Näherungsschalter

Besonders profitieren Werkzeugmaschinenhersteller, Hersteller von Holz- und Metallbearbeitungsmaschinen, Anbieter von Verpackungs- und Montageanlagen sowie Sondermaschinenbauer und Unternehmen mit Retrofit-Projekten.

Flexibilität und Kompaktheit vereint.

Der SAFEONE XD zeigt, dass sich Flexibilität und Kompaktheit in der Maschinensicherheit nicht ausschließen müssen. Wer bislang mehrere Einzelgeräte kombinieren musste, um Bewegungsüberwachung und weitere Sicherheitsfunktionen abzubilden, kann mit SAFEONE XD auf eine einzige, frei konfigurierbare Steuerung setzen – und spart dabei Platz, Verdrahtungsaufwand und Kosten.

Sie möchten den SAFEONE XD in Ihrem nächsten Maschinenkonzept einsetzen? Fordern Sie jetzt ein Mustergerät an oder informieren Sie sich im Produktkonfigurator über die passende Konfiguration für Ihre Anwendung.
